Y-HG1
型冶金設備標準液壓缸

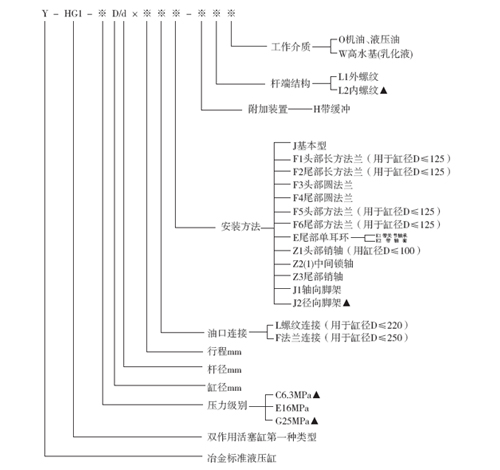

型號說明
注：1、安裝連接形式除中間銷軸需在型號上注明的具體尺寸外，其余按表上符號填寫即可，外連接尺寸
請參考表5~7，尺寸1應符合附表1的規定。
2、如需要間隙緩沖請?zhí)顚慔符號，如不填H符號則按無緩沖交貨。
Y-HG1型冶金設備標準液壓缸技術規格

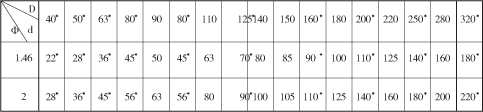

表1 缸徑D、桿徑d系列
注：表中“*”符號為 ISO6020/1標準缸徑D與桿徑d,請優先選用。

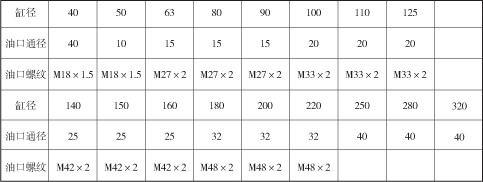

表2 油口系列
注：1、此油口尺寸根據活塞油口最高流速V6取5m/sec而定。
2、缸徑D≥250油口采用對開式法蘭結構。
各種安裝形式，在額定壓力下的允許最大行程S(見表3)
S1－頭部法蘭式或軸向腳架安裝，桿端帶耳環。
S2－頭部法蘭式或軸向腳架安裝，桿端不帶耳環。
S3－尾部法蘭安裝，桿端帶耳環。
S4－尾部法蘭安裝，桿端不帶耳環。
S5－尾部銷軸或尾部單耳環安裝，桿端帶耳環。
S6－頭部銷軸安裝，桿端帶耳環。
S7－中間銷軸安裝，桿端帶耳環。

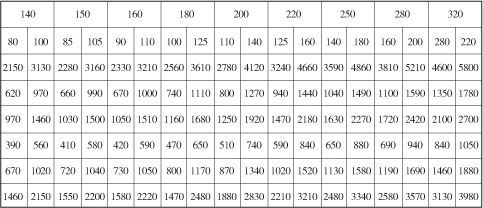

表3 最大行程
注：表中數字是按穩定性計算的最大行程，超出此表范圍均為非標準，需設計者自行保證穩定性。
表4 行程
系列
本系列采用ISO4393液壓傳動- 缸-活塞行程的基本系列，請優先選用。

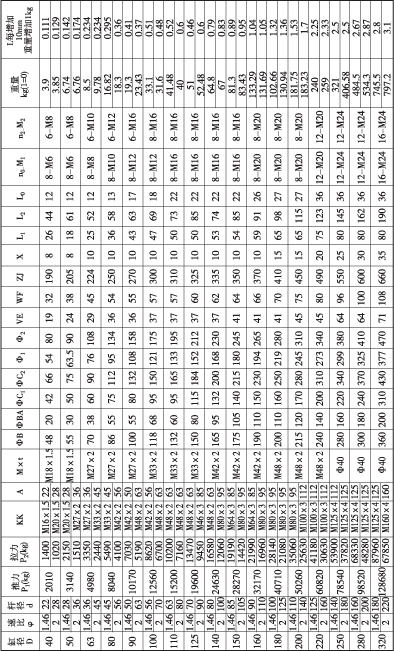

外形及安裝連接尺寸
基本型安
裝連接尺寸圖表 Y-HG1-ED/×※※J-※L1※
